Montagestappen

Stap 1:

Het uitpakken van uw robotmaaiergarage:

box

inbox

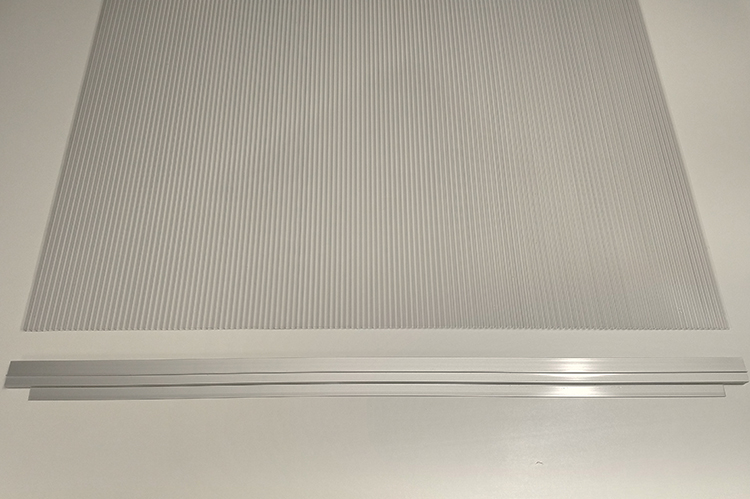

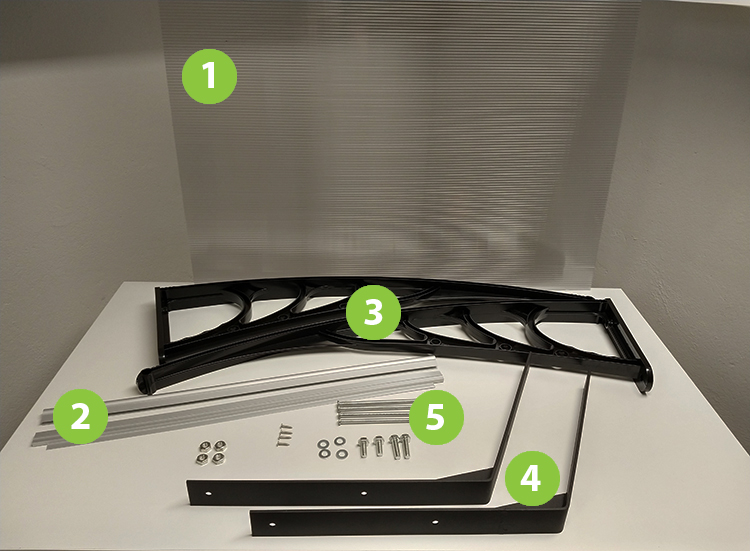

De onderdelen die in het pakket zitten:

1. Dubbele dakplaat (1 stuks)

2. Aluminium eindprofielen (2 stuks)

3. ABS steunen voor de zijkanten (2 stuks)

4. Metalen hoeksteunen (2 stuks)

5. Montagemateriaal:

           - 2x bout kort

           - 2x bout lang

           - 4x moer

           - 4x ring

           - 4x zelftapper schroef

           - 4 x grondanker

Stap 2:

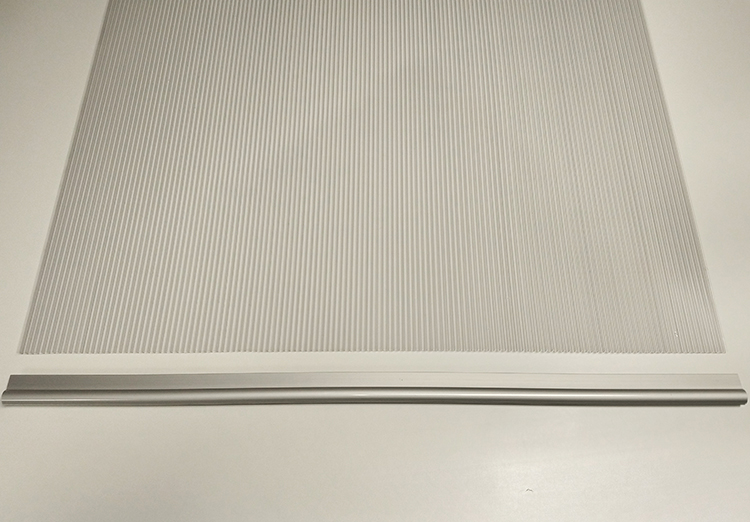

Schuif de aluminium eindprofielen over de dubbele dakplaat (aan de 2 korte zijden)

Stap 3:

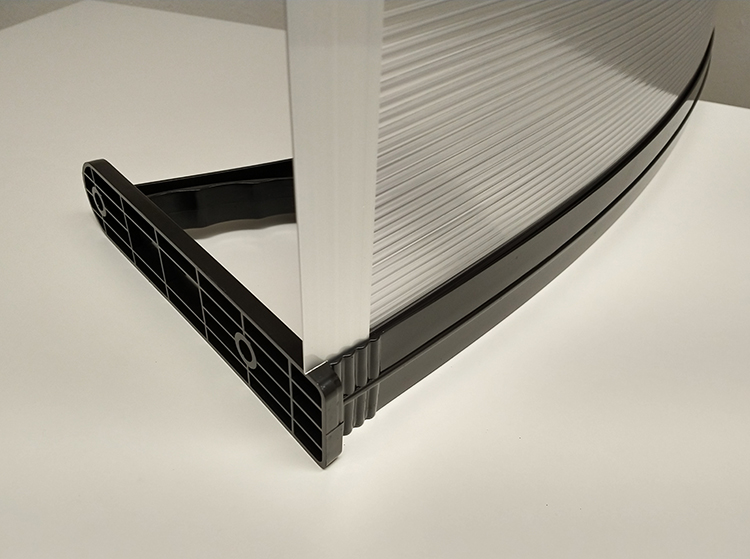

Buig de dakplaat licht en schuif deze met de lange zijde in de gleuf van een ABS steun:

Stap 4:

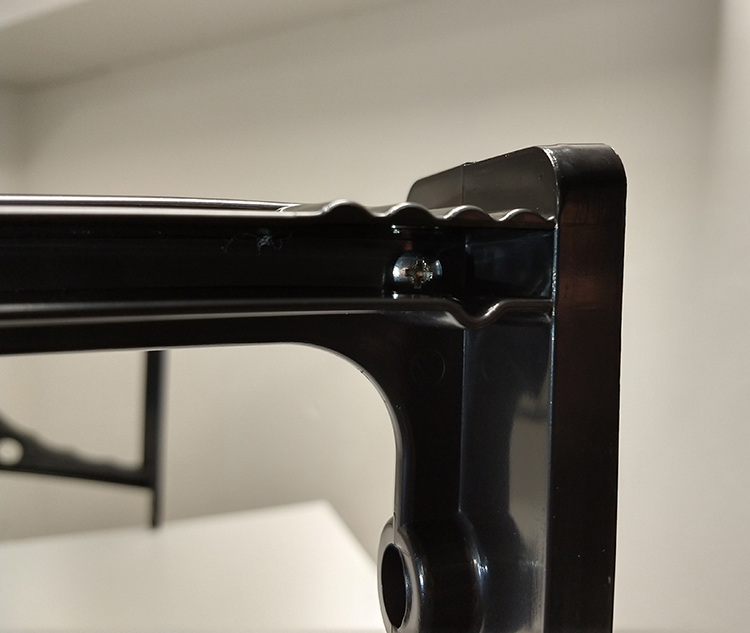

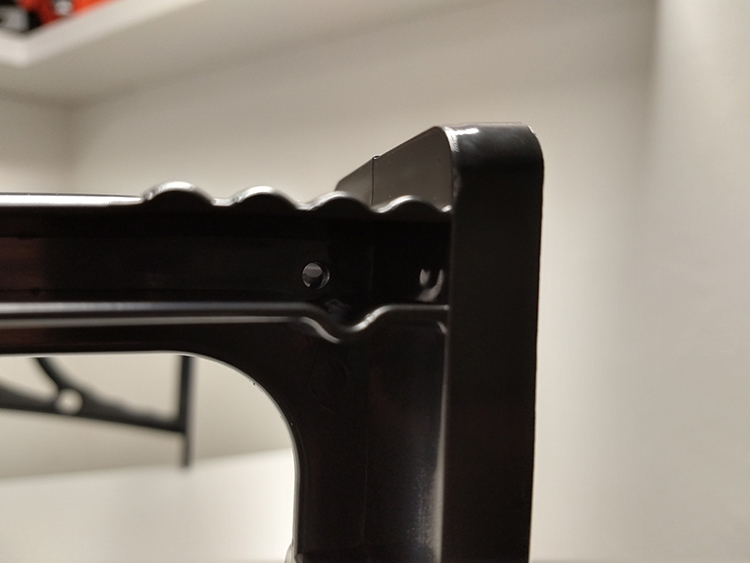

Zet de twee aluminium eindprofielen aan de voor- en achterzijde vast dmv twee meegeleverde zelftappers:

Stap 5:

Herhaal stap 3 en 4 voor de andere zijde van de dakplaat.

Stap 6:

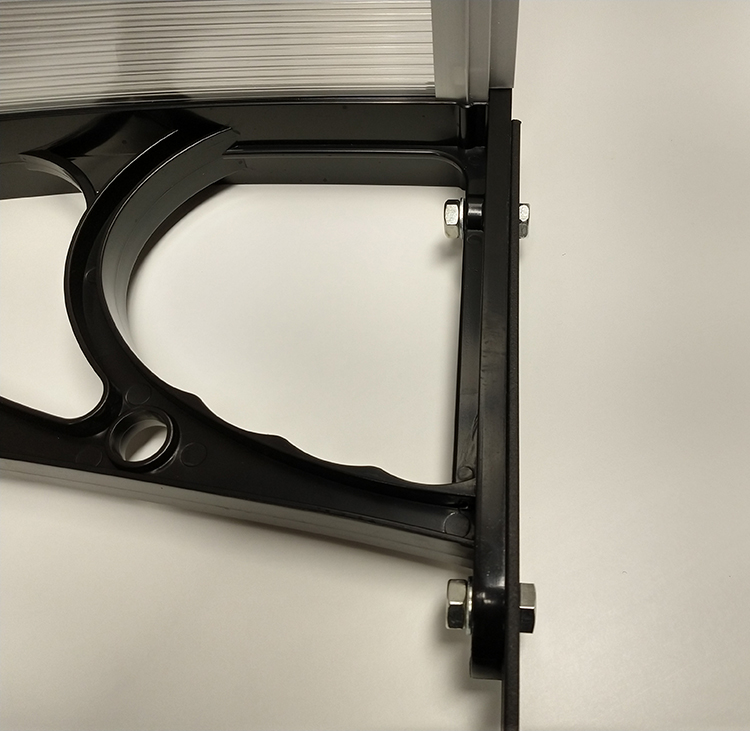

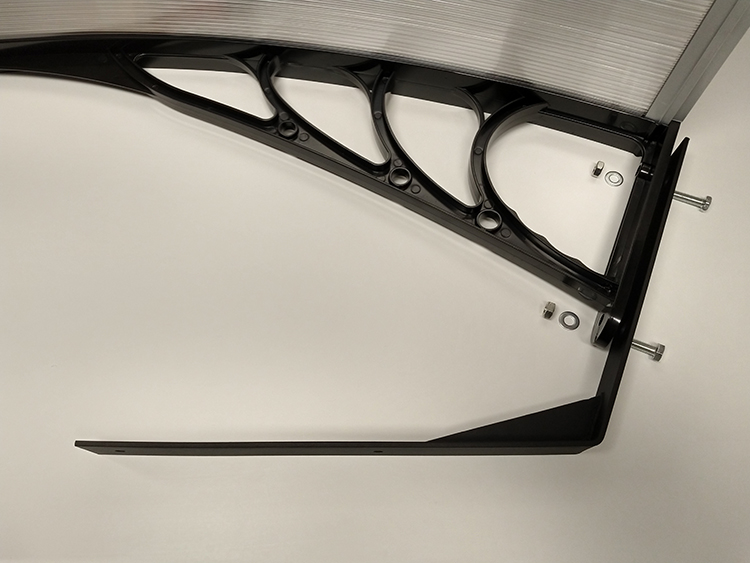

Monteer de metalen hoeksteunen aan de ABS steunen.

let op:

- De lengte van de bouten; de lange boven en de korte onder

- De plaatsing van de ringen (aan de kant van het ABS deel)

Stap 7:

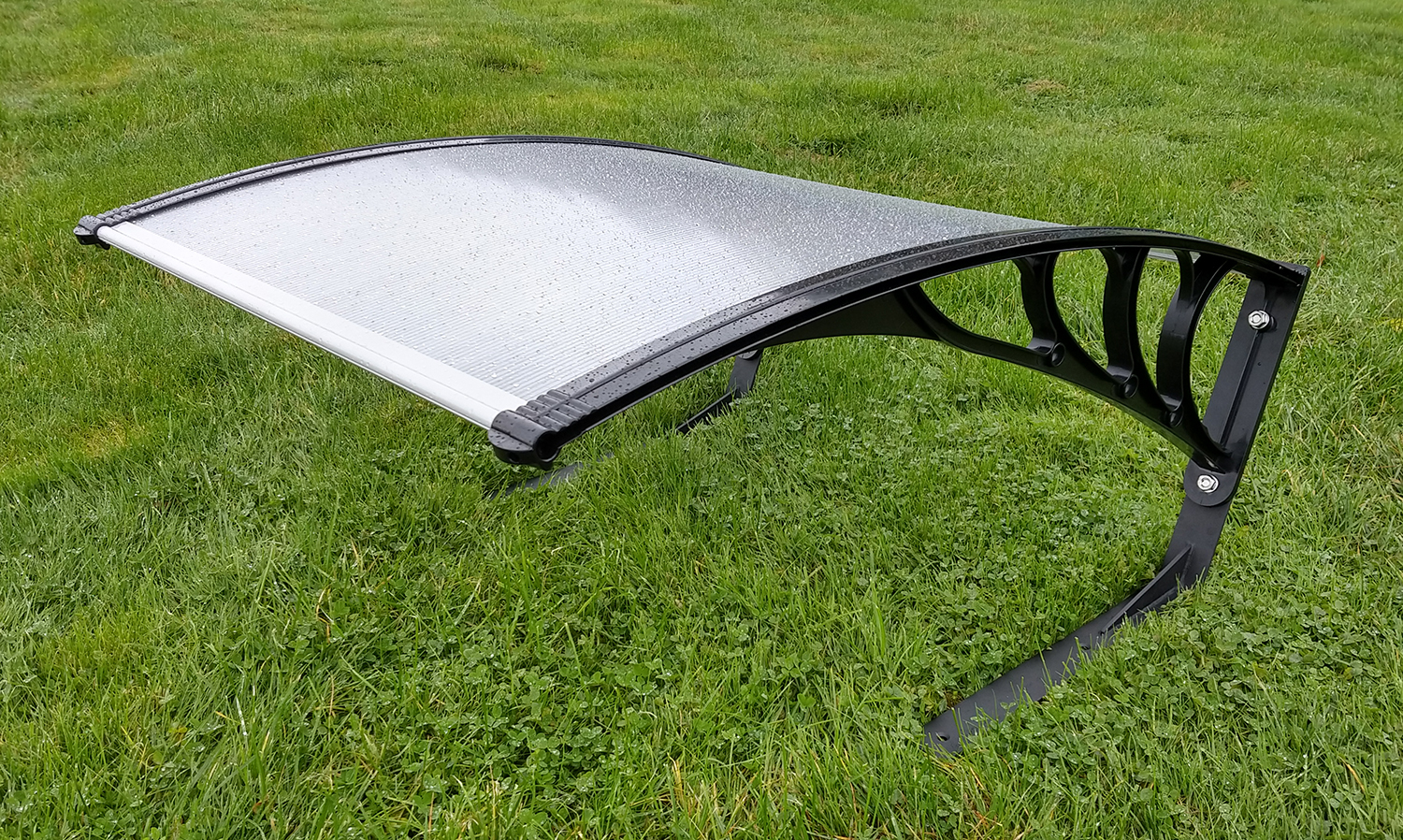

Plaats het robotmaaierhuis in uw tuin en veranker deze dmv de meegeleverde grondankers:
